Co oznaczają dwa porty HDMI w Xbox One?
Konsola Xbox One wyposażona jest w dwa 19-pinowe porty HDMI, z których każdy pełni odmienną rolę:
- HDMI OUT odpowiada za przesyłanie sygnału audio i wideo bezpośrednio do telewizora lub monitora,
- HDMI IN umożliwia podpięcie urządzeń zewnętrznych, takich jak dekoder telewizji kablowej, co pozwala na wygodne sterowanie różnymi źródłami multimediów z poziomu systemowego interfejsu konsoli.
Utrzymanie obu gniazd w pełnej sprawności jest niezbędne, aby cieszyć się płynną rozgrywką oraz obsługą wysokich rozdzielczości, w tym standardu 4K. Wszelkie usterki techniczne tych złączy mogą skutkować przerwami w transmisji obrazu, a w skrajnych przypadkach całkowitym brakiem sygnału, co niemal zawsze kończy się koniecznością oddania sprzętu do naprawy. Dzięki inteligentnej integracji różnych mediów w obrębie jednego ekosystemu, Xbox One staje się centrum domowej rozrywki, znacząco podnosząc komfort codziennego użytkowania.

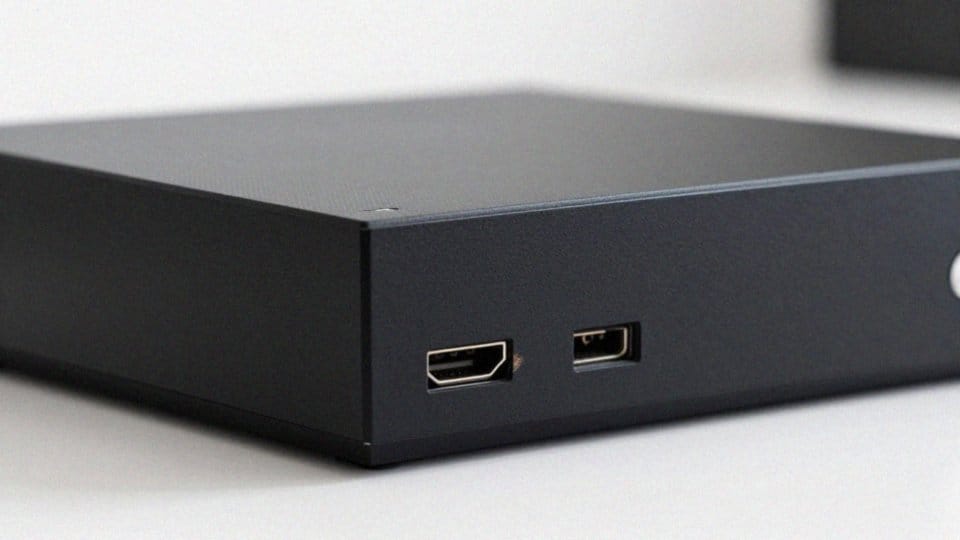

Jak sprawdzić i rozpoznać uszkodzenie HDMI w Xbox One?
Awarie bywają dokuczliwe i objawiają się na wiele sposobów. Zazwyczaj irytuje nas całkowity brak obrazu lub dźwięku, przerywany sygnał, a nawet irytujące zakłócenia w postaci śnieżenia na ekranie. Zanim jednak zdecydujesz się na wizytę w serwisie, warto wykluczyć prostsze przyczyny. Zacznij od:
- użycia innego kabla HDMI,
- przetestowania urządzenia w innym gnieździe telewizora lub monitora.
Jeśli sprzęt zadziała z innym przewodem, wiesz, że konsola jest sprawna. Zerknij też dokładnie do środka gniazda, najlepiej w silnym świetle. Szukaj uszkodzeń mechanicznych: wygiętych pinów, pęknięć czy śladów nadpaleń. Czasami zawodzi po prostu kurz – wtedy delikatne przedmuchanie portu sprężonym powietrzem może zdziałać cuda. Jeśli jednak mimo tych starań na ekranie wciąż panuje ciemność, problem może leżeć głębiej.
W popularnych modelach, jak Xbox One S, za przesył sygnału odpowiada układ HDMI TDP159, którego uszkodzenie jest dość częstą przyczyną awarii. W takiej sytuacji samodzielne próby naprawy zazwyczaj nie wystarczą. Konieczna jest interwencja specjalisty, który dysponuje profesjonalnym sprzętem lutowniczym. Fachowcy zajmą się wymianą gniazda lub precyzyjną naprawą naruszonych ścieżek na płycie głównej, przywracając urządzenie do życia tam, gdzie kończą się możliwości domowej konserwacji.
Jak wymienić uszkodzone gniazdo HDMI w Xbox One?
Wymiana uszkodzonego złącza wymaga dotarcia do płyty głównej, co wiąże się z precyzyjnym demontażem obudowy urządzenia. Cały proces podzieliliśmy na pięć kluczowych kroków.
- Całkowite odłączenie konsoli od zasilania,
- Sukcesywne zdejmowanie kolejnych części osłony, aż uzyskasz bezpośredni dostęp do elektroniki,
- Przy użyciu stacji hot air oraz cyny ostrożne rozlutowanie uszkodzonego gniazda,
- Dokładne wyczyszczenie padów montażowych, co skutecznie zapobiegnie powstawaniu zwarć w przyszłości,
- Osadzenie nowego złącza HDMI, upewniając się, że nóżki i punkty kontaktowe idealnie do siebie przylegają.
Jeśli wstępna diagnostyka wskazała na szerszy problem, wymień także układ transmiter, taki jak TDP159, nie zapominając przy tym o nałożeniu świeżej warstwy pasty termoprzewodzącej. Przed ponownym skręceniem całości sprawdź poprawność wszystkich lutów. Do pracy będą Ci potrzebne:
- lutownica,
- pęseta,
- odsysacz do cyny,
- stacja podgrzewająca.
Jeśli jednak nie czujesz się pewnie w lutowaniu elementów SMD, rozważ powierzenie naprawy profesjonalistom. Błędy w operowaniu tymi narzędziami mogą doprowadzić do nieodwracalnego uszkodzenia ścieżek na płycie głównej, co znacznie komplikuje dalsze serwisowanie. Na samym końcu przeprowadź testy obrazu i dźwięku, aby potwierdzić, że port HDMI funkcjonuje bez zarzutu.
Ile kosztuje wymiana gniazda HDMI w Xbox One?
Ostateczna kwota za naprawę konsoli jest ściśle uzależniona od skali usterki oraz niezbędnego nakładu pracy. Choć same gniazda nie należą do drogich podzespołów, główną część wydatku stanowi profesjonalna robocizna. Proces precyzyjnego wylutowania zniszczonego elementu i montażu nowego w technologii SMD wymaga nie tylko fachowej wiedzy, ale także specjalistycznej aparatury.
W bardziej skomplikowanych przypadkach, gdy doszło do awarii układu TDP159 lub uszkodzeń ścieżek na płycie głównej, cena adekwatnie wzrasta. Dobry serwis zawsze przedstawia kosztorys indywidualnie, zanim przystąpi do konkretnych działań.
Przed wysłaniem urządzenia warto upewnić się, czy usługa obejmuje diagnostykę. To kluczowy etap, który daje pewność, że konsola płynnie współpracuje z odbiornikiem telewizyjnym. Jeżeli sprzęt jest objęty gwarancją producenta, możesz liczyć na bezpłatną naprawę, o ile przyczyna problemu nie leży w uszkodzeniach mechanicznych spowodowanych przez użytkownika.
Co więcej, jeśli planujesz wymianę kilku gniazd naraz, wiele serwisów chętnie udziela atrakcyjnych rabatów ilościowych. Pamiętaj również o doliczeniu kosztów bezpiecznego transportu przesyłki. Powierzenie sprzętu ekspertom to najlepszy sposób na szybki powrót do świata ulubionej rozrywki multimedialnej.
Czy zamiennik HDMI pasuje do Xbox One S?
Wybór właściwej części zamiennej to kluczowy krok przy naprawie elektroniki, gdyż złącza rzadko bywają w pełni uniwersalne. Dobrym przykładem jest port HDMI do konsoli Xbox One S, który został zaprojektowany wyłącznie dla modelu 1787. Próba zamontowania go w wersji One X skończy się fiaskiem, ponieważ warianty te różnią się nie tylko rozmieszczeniem nóżek, ale również układem uchwytów mocujących.
Warto zachować szczególną ostrożność, gdyż zastosowanie niewłaściwego komponentu może trwale uszkodzić ścieżki na płycie głównej. Mimo że każdy z tych portów posiada 19 pinów, ich fizyczna konfiguracja ściśle odpowiada konkretnej rewizji sprzętu. Przed zakupem zawsze analizuj specyfikację techniczną – to najlepszy sposób, by uniknąć kosztownych błędów.
Uważnie porównuj kształt złącza oraz rozkład punktów lutowniczych, co ułatwi bezproblemowe osadzenie elementu. Często opłaca się sięgać po zestawy zawierające dwie sztuki – zyskujesz wtedy pewność naprawy oraz przydatny zapas na przyszłość.
Na co zwrócić uwagę przy wyborze zamiennika HDMI?
Dobór właściwego zamiennika gniazda HDMI do konsoli to zadanie wymagające zwrócenia uwagi na kilka kluczowych szczegółów technicznych. Przed zakupem koniecznie zweryfikuj, czy dany element jest w pełni kompatybilny z Twoim modelem urządzenia. Nawet drobne różnice w rewizjach płyt głównych – przykładowo pomiędzy Xbox One S a X – mogą sprawić, że rozmieszczenie pinów lub uchwytów okaże się nieodpowiednie, co uniemożliwi poprawny montaż.
Zdecydowanie warto celować w podzespoły z metalową obudową, które są nie tylko trwalsze, ale również lepiej ekranują sygnał, co przekłada się na wyższą jakość obrazu. Zawsze wybieraj nowe części, aby uniknąć problemów z wadami ukrytymi. Przypominam, że standardowe gniazdo posiada 19 pinów i musi obsługiwać wymagane przez Ciebie funkcje, jak choćby przesył 4K czy ARC.
Szukając okazji, warto sprawdzić oferty pakietowe, gdyż zakup dwóch sztuk w zestawie bywa znacząco bardziej opłacalny. Dobry sprzedawca powinien być Twoim sprzymierzeńcem – wybieraj sklepy, które nie tylko dają gwarancję i mają przejrzyste zasady zwrotów, ale również udostępniają przydatne poradniki bądź wideoinstrukcje naprawy.
Jeśli jednak nie czujesz się pewnie z lutownicą w ręku, powierz to zadanie fachowcom. Profesjonalny serwis nie tylko bezbłędnie wymieni gniazdo, ale przy okazji przeprowadzi kompleksową diagnostykę konsoli. Pamiętaj, że próba samodzielnej naprawy bez odpowiedniego doświadczenia i zaawansowanego sprzętu niesie ze sobą realne ryzyko nieodwracalnego uszkodzenia elektroniki.
