Co to jest połączenie krokwi z murłatą?
Więźba dachowa opiera się przede wszystkim na precyzyjnym połączeniu krokwi z murłatą. To właśnie ten węzeł bierze na siebie ciężar konstrukcji, przekazując pionowe obciążenia oraz siły rozporu bezpośrednio na wieniec budynku. Od stabilności tego punktu zależy nie tylko trwałość całego dachu, ale przede wszystkim bezpieczeństwo domowników. Oprócz utrzymywania własnego ciężaru, poprawnie wykonane mocowanie neutralizuje naprężenia wywołane przez wiatr czy zalegający śnieg.
Sposób montażu ściśle wiąże się z wybranym układem konstrukcyjnym, takim jak:
- popularny system krokwiowo-jętkowy,
- płatwiowo-kleszczowy.
Solidne połączenie skutecznie chroni przed groźnymi awariami, w tym przed tak zwanym rozjechaniem się krokwi czy zerwaniem pokrycia dachowego. Współcześni cieśle mają do wyboru wiele rozwiązań. Tradycyjne metody opierają się na kunsztownych zaciosach, takich jak zamki:
- kurpiowskie,
- galicyjskie,
- trapezowe.
Z drugiej strony, nowoczesne budownictwo coraz częściej sięga po gotowe akcesoria ze stali. Wkręty ciesielskie, specjalistyczne gwoździe krokwiaki, taśmy oraz płytki perforowane znacznie przyspieszają pracę. Ostateczny wybór techniki montażu zawsze powinien wynikać z dokładnych obliczeń statycznych, uwzględniających specyfikę konkretnego projektu.

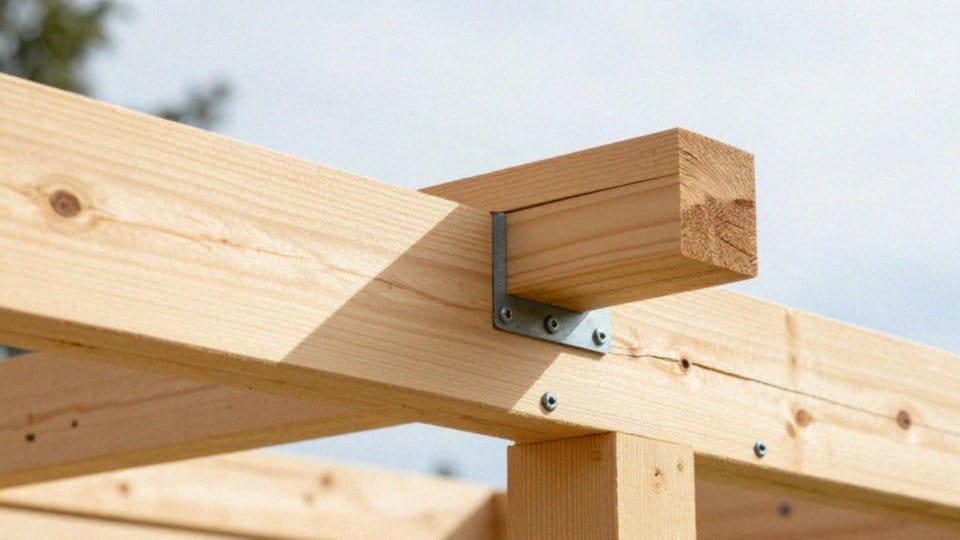

Jak prawidłowo połączyć krokwie z murłatą?
Staranny montaż krokwi na murłacie to fundament solidnej więźby dachowej. Cały proces rozpoczyna się od precyzyjnego wytrasowania i wykonania zaciosu, który gwarantuje stabilne oparcie elementu. Aby nie naruszyć wytrzymałości krokwi, głębokość tego nacięcia musi pozostać w granicach jednej czwartej jej wysokości. Dzięki takiemu projektowi pozioma płaszczyzna idealnie dolega do murłaty, a pionowa chroni całość przed niepożądanym przesunięciem.
Rodzaj zastosowanego zamka – czy to:
- kurpiowskiego,
- galicyjskiego,
- trapezowego –
podyktowany jest zazwyczaj lokalną tradycją ciesielską oraz specyfiką obciążeń w konkretnym węźle. Dopiero po właściwym ustawieniu krokwi przystępujemy do ich mechanicznego mocowania. W tym celu wykorzystuje się mocne wkręty ciesielskie, gwoździe typu CNA lub stalowe kątowniki, które skutecznie przeciwdziałają siłom ssącym wiatru.
Przy dachach narażonych na duże siły rozporu warto sięgnąć po zaawansowane złącza z grupy SFH. Zapewniają one nośność rzędu 15–40 kN, wykorzystując system kotew fajkowych zatopionych w betonowym wieńcu. Konstrukcję dodatkowo usztywniają jętki, płatwie, przewiązki oraz belka kalenicowa, tworząc wspólnie odporny na warunki pogodowe układ. Każdy etap prac musi być zgodny z wymogami Eurokodu 5 oraz zapisami zawartymi w projekcie technicznym. To właśnie połączenie fachowego ciesielstwa z wysokiej klasy łącznikami przesądza o bezpieczeństwie i żywotności całego dachu.
Jak obliczyć obciążenia i nośność połączenia?
Projektowanie konstrukcji dachowych wymaga precyzyjnego podejścia do analizy obciążeń. Zgodnie z wytycznymi Eurokodu 5, niezbędne jest uwzględnienie:
- masy własnej pokrycia,
- warstw izolacyjnych,
- zmiennych czynników, takich jak zalegający śnieg i obciążenia użytkowe.
Nie można przy tym zapomnieć o siłach poziomych oraz rozporze konstrukcji, które są bezpośrednio skorelowane z kątem nachylenia połaci. Proces obliczeniowy rozpoczynamy od wyznaczenia reakcji podporowych w węzłach, co pozwala na dokładne określenie sił wewnętrznych działających na poszczególne elementy więźby. Podczas weryfikacji wytrzymałości drewna szczególną uwagę należy poświęcić dociskowi prostopadłemu do włókien, gdzie nośność materiału bywa często mocno ograniczona.
Wybór odpowiednich mocowań zależy od przewidywanych naprężeń. Standardowy gwóźdź krokwiowy oferuje nośność rzędu 2–3 kN. W sytuacjach wymagających stabilizacji większych sił sięgamy po specjalistyczne złącza ciesielskie o udźwigu do 30 kN lub zaawansowane systemy typu SFH/SFHM, które zapewniają przenoszenie obciążeń nawet do 40 kN.
Ostateczna weryfikacja powinna skupiać się na sztywności połączeń oraz sprawdzeniu stanów granicznych nośności, z uwzględnieniem współczynników materiałowych i wpływu łączników. Solidna dokumentacja projektowa musi ponadto wykazywać odpowiednie marginesy bezpieczeństwa, uwzględniając ryzyko podrywania konstrukcji przez wiatr, a wszystko to w oparciu o aktualne normy budowlane i przyjęte schematy statyczne obiektu.

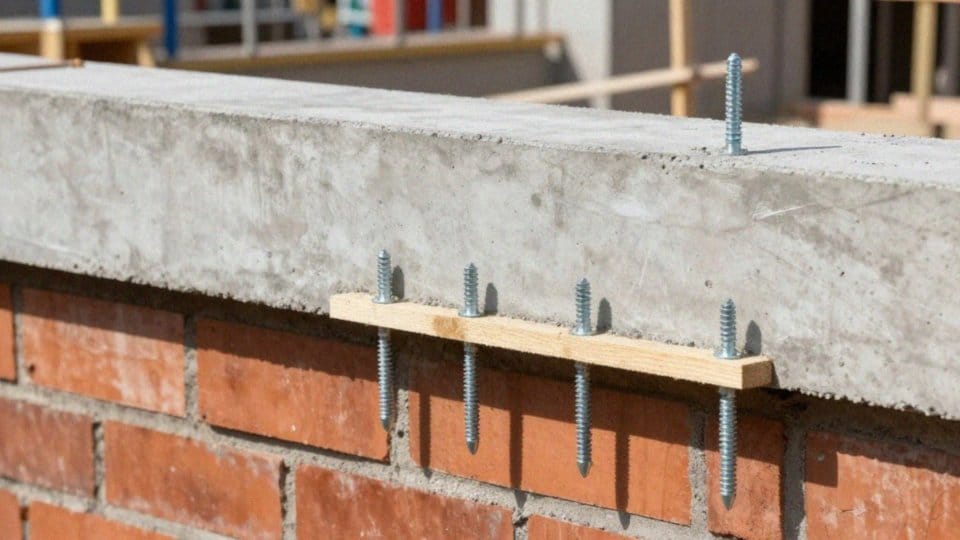

Jak mocować murłatę do wieńca dachowego?
Trwałość całego dachu w dużej mierze zależy od solidnego zakotwienia murłaty w wieńcu betonowym. Najpopularniejszym sposobem na trwałe połączenie tych elementów jest wykorzystanie kotew fajkowych o średnicy od 12 do 16 mm, które powinny zostać zatopione w mieszance jeszcze przed jej związaniem. Tak przygotowana konstrukcja ściany kolankowej staje się odpowiednio usztywniona i stabilna.
Kluczowe jest, aby rozmieszczenie mocowań pokrywało się z przygotowanym projektem, przy czym odstępy między kotwami nie powinny przekraczać 120 cm. Przekroczenie tej wartości grozi osłabieniem sztywności układu, co z czasem może skutkować pojawieniem się uciążliwych luzów w konstrukcji budynku.
Nie wolno również zapominać o warstwie izolacyjnej – kawałek papy lub folii fundamentowej ułożony pod drewnem skutecznie odetnie dopływ wilgoci z betonu, chroniąc materiał przed degradacją. W sytuacjach, gdy zajdzie potrzeba łączenia murłaty na długości, warto postawić na:
- zamek prosty,
- metodę na zakład,
- koniecznie wzmocnioną śrubami o wysokim parametrze wytrzymałości.
Jeśli budynek stoi na szczególnie wietrznym terenie, warto rozważyć dodatkowe zabezpieczenia, takie jak:
- kotwy chemiczne,
- stalowe taśmy,
- płytki perforowane,
które wyraźnie podnoszą poziom bezpieczeństwa konstrukcji. Podczas osadzania krokwi trzeba przypilnować idealnego wypoziomowania podkładu. Każde połączenie powinno być dokręcone przy użyciu dużych podkładek stalowych, dzięki czemu metal nie będzie wrzynał się w drewno pod wpływem napięć.
Na koniec warto pamiętać o regularnych przeglądach – okresowa kontrola stanu ciesielki pozwala szybko wyłapać ewentualne poluzowania i uniknąć poważniejszych problemów w przyszłości.
Jak wykonać i dobrać zacios w krokwi?
Solidność oparcia krokwi na murłacie jest bezpośrednio uzależniona od geometrii wykonanego zaciosu. Aby konstrukcja była bezpieczna, parametry nacięcia – jego głębokość oraz wymiary płaszczyzn przylegania – muszą ściśle odpowiadać wytycznym projektanta. Kluczową zasadą jest ograniczenie głębokości zaciosu do maksymalnie jednej trzeciej wysokości belki; przekroczenie tego limitu znacząco osłabia nośność drewna w tak newralgicznym punkcie węzła.
W zależności od wymagań statycznych, cieśla może wybierać między różnymi formami połączeń, takimi jak:
- zamek kurpiowski,
- zamek galicyjski,
- klasyczny profil trapezowy.
Precyzyjne dopasowanie płaszczyzn gwarantuje równomierny rozkład sił podporowych. Współcześnie prace te można wykonywać metodami tradycyjnymi lub przy użyciu pilarek z głowicami do wręgowania, co pozwala uzyskać czyste i powtarzalne krawędzie. Dobrą praktyką jest także wcześniejsze nawiercanie otworów pod łączniki, co skutecznie minimalizuje ryzyko pęknięć materiału podczas montażu.
Stabilizację konstrukcji zapewnia odpowiedni dobór akcesoriów montażowych. Standardowo stosuje się:
- gwoździe krokwiaki,
- gwintowane gwoździe pierścieniowe typu CNA 4,0.
Jeśli jednak dach wymaga większej sztywności, warto sięgnąć po:
- wkręty konstrukcyjne,
- stalowe kątowniki ciesielskie.
Wybór konkretnego rozwiązania zawsze dyktuje konieczność przeniesienia sił poziomych oraz obciążeń spowodowanych ssaniem wiatru. Ostateczny efekt zależy od harmonijnej współpracy między precyzyjnym nacięciem stolarskim a wytrzymałością zastosowanych okuć.
Kiedy stosować łączniki metalowe i gwoździe?
Wybór między metalowymi złączami a klasycznymi gwoździami sprowadza się do analizy przewidywanych obciążeń i wymaganego marginesu bezpieczeństwa. Standardowe gwoździe oraz warianty pierścieniowe typu CNA sprawdzają się jako ekonomiczna opcja przy typowym rozkładzie sił. Pojedynczy gwóźdź krokwiowy oferuje nośność rzędu 2–3 kN, dlatego stosuje się go głównie do stabilizacji podstawowych elementów więźby tam, gdzie siły ścinające pozostają na niskim poziomie.
W ambitniejszych projektach – zwłaszcza obiektach o dużej rozpiętości, dachach krokwiowo-jętkowych czy konstrukcjach narażonych na znaczne rozpory – należy sięgnąć po zaawansowane systemy. Złącza typu SFH oraz SFHM, osiągające nośność od 15 do 40 kN, stanowią fundament zabezpieczenia przed ssaniem wiatru. Ich montaż jest również kluczowy przy ciężkich pokryciach dachowych oraz w regionach, gdzie zalegający śnieg narzuca wysokie wymagania wytrzymałościowe.
W miejscach wymagających sztywności i wysokiej odporności na wyrywanie lepiej sprawdzą się wkręty ciesielskie lub specjalistyczne wkręty konstrukcyjne. Z kolei kątowniki i płytki perforowane skutecznie przenoszą naprężenia między murłatą a krokwią, skutecznie eliminując ryzyko rozjechania się więźby. Metalowe okucia pełnią też rolę asekuracyjną; świetnie sprawdzają się w połączeniach na zacios, gdzie dodatkowo podnoszą stabilność węzłów i całych połaci dachowych.
Planując dobór elementów konstrukcyjnych, należy zawsze bazować na wytycznych Eurokodu 5 oraz specyfikacji projektowej. Choć gotowe złącza systemowe wyraźnie przyspieszają prace ciesielskie, ich rodzaj musi być precyzyjnie dopasowany do klasy drewna, warunków wilgotnościowych oraz natury naprężeń w danym punkcie. W sytuacjach wymagających wysokiej sztywności przestrzennej całego układu, niezastąpionym rozwiązaniem okazują się natomiast wytrzymałe taśmy stalowe.
Jakie są najczęstsze błędy i awarie połączeń?
Więźba dachowa to skomplikowany układ, którego trwałość często podważają błędy popełniane już na etapie projektu lub samej budowy. Kluczowym zagrożeniem jest tutaj utrata stabilności konstrukcji, za co najczęściej odpowiadają niedociągnięcia w łączeniu poszczególnych elementów.
Jednym z najbardziej niebezpiecznych uchybień jest:
- wykonanie nazbyt głębokiego zaciosu krokwi,
- przekroczenie normatywnych głębokości,
- osłabienie struktury drewna,
- pęknięcia wzdłuż włókien.
Równie poważnie należy traktować kwestię mocowania murłaty. Niewystarczająca liczba kotew czy ich błędne rozmieszczenie sprawiają, że wieniec nie przejmuje odpowiednich obciążeń, co prowadzi do niebezpiecznych przesunięć całego szkieletu. Warto pamiętać też o przewiązkach blokowych. Ich brak drastycznie zwiększa ryzyko poderwania pokrycia dachowego podczas silnych podmuchów wiatru.
Częstym grzechem wykonawczym jest także „oszczędność” na łącznikach – zastępowanie atestowanych złączy systemowych zwykłymi gwoździami to prosta droga do rozjechania się krokwi. Problem ten dodatkowo potęguje:
- wilgoć, która odkształca drewno,
- brak zabezpieczeń antykorozyjnych na metalowych okuciach,
- zaniedbanie nawiercania otworów pod wkręty konstrukcyjne.
Podstawą bezpieczeństwa jest rygorystyczne przestrzeganie wytycznych normy Eurokod 5 oraz opieranie się na zweryfikowanych schematach obliczeniowych. Kluczową rolę odgrywa tu staranny odbiór prac ciesielskich – drobiazgowa kontrola precyzji obróbki drewna i poprawnego osadzenia kotew przekłada się bezpośrednio na żywotność dachu. Regularne sprawdzanie sztywności połączeń i kondycji materiału pozwala w porę reagować na symptomy degradacji, co w wielu przypadkach ratuje inwestorów przed koniecznością kosztownej rozbiórki konstrukcji.
