Jak łączyć krokwie w kalenicy?
| Sposób połączenia | Charakterystyka |
|---|---|
| Połączenie bezpośrednie | Dwie krokwie sąsiadujących połaci łączą się ze sobą |
| Z belką kalenicową | Krokwie opierają się o belkę kalenicową (na dwa sposoby) |
| Z pojedynczymi nakładkami | Krokwie łączone z użyciem pojedynczych nakładek |
| Z krokwiami narożnymi | Krokwie podstawowe łączone doczołowo z krokwiami narożnymi (dach kopertowy) |
Prawidłowe połączenie krokwi w kalenicy to fundament solidnej więźby dachowej. Wybór techniki zależy przede wszystkim od konstrukcji dachu oraz wymaganej nośności, przy czym kluczem jest umiejętne łączenie tradycyjnej ciesielki ze współczesnymi wzmocnieniami mechanicznymi. Najpopularniejszym rozwiązaniem jest połączenie nakładkowe, które zapewnia znacznie wyższą sztywność niż w przypadku prostego łączenia doczołowego dzięki przesunięciu elementów o szerokość przekroju.
Jeśli projekt wymaga większej precyzji, specjaliści sięgają po złożone zamki ciesielskie, takie jak:
- proste nacięcia,
- misterne połączenia typu czop-gniazdo.
Równie skuteczną alternatywą jest zwidłowanie, które cenione jest za swoją wyjątkową trwałość. Niezależnie od wybranej metody, jakość montażu zależy od starannego trasowania i precyzyjnego wycięcia każdego zaciosu.
Aby dodatkowo ustabilizować konstrukcję i zapewnić optymalny rozkład sił, warto wykorzystać łączniki stalowe, takie jak:
- wkręty konstrukcyjne,
- gwoździe krokwiaki,
- dedykowane kątowniki.
W bardziej zaawansowanych układach warto uwzględnić także:
- kleszcze,
- tradycyjne połączenia na tzw. jaskółczy ogon.
Ostateczna decyzja dotycząca metody łączenia powinna być zawsze podyktowana typem więźby oraz dostępną przestrzenią. Przestrzeganie zasad sztuki budowlanej na każdym z tych etapów to najlepsza gwarancja trwałości dachu na długie lata.

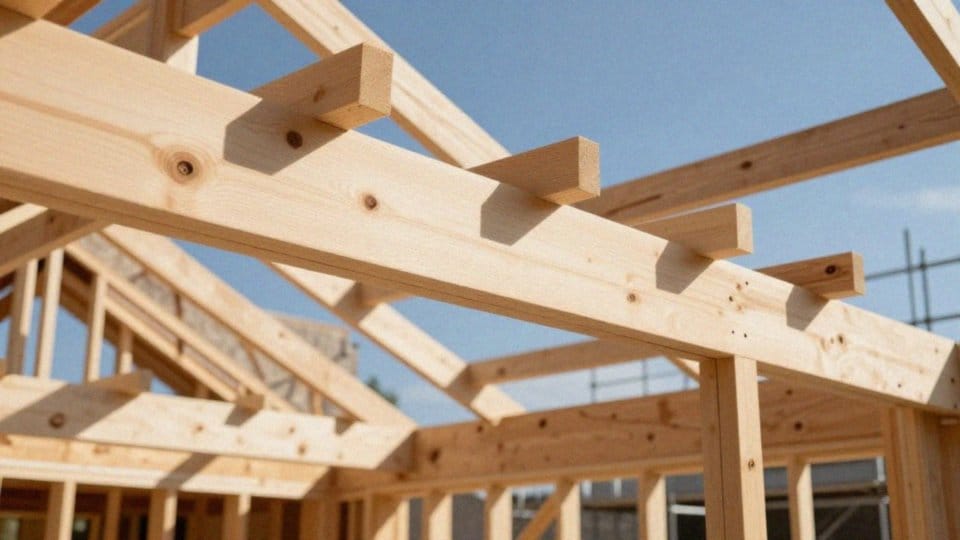

Kiedy stosować belkę kalenicową?
Belka kalenicowa, często nazywana płatwią, stanowi fundament solidnej konstrukcji dachowej. To właśnie ona przejmuje na siebie ciężar śniegu i napór wiatru, odciążając w ten sposób połączenia krokwiowe. Element ten okazuje się niezastąpiony w budynkach o dużej rozpiętości, gdzie tradycyjne łączenie krokwi mogłoby prowadzić do groźnych deformacji więźby.
Płatew kalenicowa nie tylko usztywnia szkielet budynku, ale pozwala również na redukcję ugięć, zapewniając konstrukcji pożądaną stabilność. Jej zastosowanie znacząco upraszcza prace ciesielskie, eliminując konieczność wykonywania skomplikowanych zaciosów. Co więcej, płatew pozwala efektywnie rozkładać obciążenia na słupy nośne i dźwigary, co przekłada się na wyższą trwałość całego systemu.
Wytyczne dotyczące jej montażu precyzyjnie określa Eurokod 5, który stanowi punkt odniesienia podczas wyboru odpowiednich przekrojów drewna. Obecność belki tworzy solidną bazę pod stalowe łączniki i kątowniki, gwarantując bezpieczne posadowienie dachu. Gdy standardowe rozwiązania, takie jak jętki czy grzędy, okazują się niewystarczające, płatew staje się niezbędnym wsparciem.
W praktyce budowlanej element ten ułatwia dokładne trasowanie poszczególnych komponentów, co znacznie przyspiesza postępy prac na placu budowy. Ostateczna decyzja o jej użyciu zawsze wynika z wnikliwej analizy obciążeń, która pozwala zapewnić budynkowi długowieczność i pełną wytrzymałość konstrukcyjną.
Jak mocować krokwie do belki kalenicowej?
Solidne połączenie krokwi z belką kalenicową to zadanie wymagające nie tylko wiedzy, ale też niezwykłej precyzji w trasowaniu. Fundamentem sukcesu jest dobór właściwych łączników stalowych. Zazwyczaj krokwie montuje się bezpośrednio na górnej krawędzi belki, co wymusza wykonanie zaciosu pod odpowiednim kątem. Tylko idealne dopasowanie sprawi, że drewno będzie ściśle przylegać, zapewniając stabilność całej konstrukcji.
W tym celu warto sięgnąć po sprawdzone złącza ciesielskie, na przykład modele klasy AE116, które gwarantują wymaganą nośność. Jeśli jednak zdecydujesz się na montaż boczny, w którym krokwie opierają się o płatew, kluczem do sukcesu staną się kątowniki krokwiowe. Stosowanie ich w parach znacząco usztywnia węzeł, co przekłada się na większe bezpieczeństwo.
Pamiętaj przy tym o zachowaniu minimalnych odstępów podczas mocowania płytek perforowanych, aby uniknąć pękania drewna. Wybór odpowiednich akcesoriów, takich jak:
- wkręty ciesielskie,
- gwoździe,
- taśmy stalowe,
- kotwy.
Muszą być zgodny z projektem technicznym – to one przenoszą obciążenia i scalają więźbę. Warto również wzmocnić konstrukcję taśmami stalowymi lub kotwami, które przekazują siły na elementy żelbetowe. Grube kątowniki to z kolei gwarancja odporności na ścinanie i wyrywanie.
Jeśli zależy Ci na perfekcyjnym wykończeniu, frezarka do zaciosów pozwoli uzyskać gładkie powierzchnie, które wręcz idealnie przylegają do siebie. Projektując detale zgodnie z normami Eurokodu 5, musimy pamiętać o czynnikach zewnętrznych. Dobierając stal, weź pod uwagę odporność na korozję oraz wzajemne oddziaływanie materiałów.
Siły poziome, które gromadzą się w kalenicy, muszą zostać bezpiecznie rozproszone na słupy lub ściany. Możesz je także skutecznie skompensować poprzez montaż dodatkowych jętek lub podłużnic. Dzięki takim rozwiązaniom cała więźba dachowa zyskuje niezbędną sztywność i trwałość na lata.
Jak łączyć krokwie bez belki kalenicowej?
Kiedy projekt nie zakłada montażu płatwi, połączenie krokwi w kalenicy bez belki wymaga bezpośredniej współpracy elementów obu połaci dachu. Najprostszą metodą jest tzw. połączenie na styk, które jednak ustępuje innym pod względem sztywności. Aby taki węzeł nie uległ rozwarciu, konieczne jest zastosowanie wzmocnień:
- stalowych kątowników,
- taśm perforowanych,
- markowych łączników mechanicznych.
Znacznie stabilniejszym rozwiązaniem okazuje się połączenie nakładkowe. Polega ono na przesunięciu krokwi względem siebie o grubość przekroju, dzięki czemu elementy można mocno docisnąć i skręcić grubymi wkrętami ciesielskimi lub zbić gwoździami. Wymaga to jednak od wykonawcy dużej skrupulatności przy trasowaniu i przycinaniu drewna. Dla osób szukających najwyższej sztywności idealną alternatywą będzie zwidłowanie. Ta tradycyjna technika ciesielska bazuje na czopach i gniazdach bądź zamkach prostych.
Pamiętajmy, że rezygnacja z głównego podparcia w kalenicy wymusza przejęcie sił poziomych, dlatego konstrukcję warto dodatkowo usztywnić:
- jętkami,
- grzędą,
- podłużnicą.
Współczesne prace montażowe znacząco ułatwiają elektronarzędzia wyposażone w szyny prowadzące, które gwarantują idealną jakość zaciosów. Przy seryjnym frezowaniu warto układać krokwie odwrotnie – pozwala to na zachowanie pełnej powtarzalności połączeń i znacząco przyspiesza tempo budowy.
Jak wykonać zacięcie i połączenie nakładkowe?
Precyzyjne przygotowanie zacięć i połączeń nakładkowych to fundament solidnej konstrukcji dachowej, wymagający przede wszystkim dokładnego trasowania zgodnie z wyznaczonym kątem nachylenia połaci. Stabilną bazę dla obrabianego drewna uzyskasz, ustawiając szynę prowadzącą na koziołkach. Jeśli pracujesz seryjnie, dobrym pomysłem jest układanie krokwi naprzemiennie – pozwoli to na uzyskanie powtarzalnych profili przy każdej operacji frezowania.
Samo połączenie nakładkowe opiera się na przesunięciu konstrukcji o szerokość przekroju krokwi. W zależności od tego, jakiej nośności wymaga projekt, wykonuje się:
- nakładki pojedyncze,
- nakładki podwójne.
W twoim warsztacie nie powinno zabraknąć:
- piły tarczowej,
- ostrych dłut,
- wysokiej jakości szablonów traserskich.
Te ostatnie pozwalają bezbłędnie przenieść na drewno skomplikowane detale przygotowane wcześniej w oprogramowaniu CAD/CAM. Pamiętaj, że każdy, nawet najmniejszy luz w zaciosie, osłabia sztywność więźby, dlatego kluczowe jest idealne spasowanie wszystkich płaszczyzn.
Do scalenia elementów zazwyczaj wystarczą:
- wkręty,
- gwoździe ciesielskie,
- specjalistyczne krokwiaki.
W miejscach poddanych większym obciążeniom technologia budownictwa wymaga jednak wzmocnienia węzłów za pomocą:
- stalowych łączników,
- taśm,
które muszą być bezwzględnie zabezpieczone przed korozją. Finalnie, po sprawdzeniu stabilności gotowego węzła, to właśnie staranność wykonania nacięć staje się najważniejszym czynnikiem gwarantującym bezpieczeństwo i długowieczność dachu.
Jak uwzględnić obciążenia według Eurokodu 5?
Projektowanie więźby dachowej w oparciu o Eurokod 5 to złożony proces, w którym kluczową rolę odgrywa precyzyjne wyznaczenie sił wewnętrznych. Wynikają one zarówno z:
- ciężaru własnego elementów,
- obciążeń użytkowych,
- zmiennych warunków atmosferycznych.
Aby zagwarantować bezpieczeństwo obiektu, musimy przeprowadzić symulacje oddziaływania wiatru oraz zalegającego śniegu, stosując przy tym odpowiednie kombinacje obciążeń z uwzględnieniem wymaganych współczynników częściowych. Niezbędnym etapem pracy jest weryfikacja nośności połączeń, gdzie pod lupę bierzemy odporność łączników na ścinanie i wyrywanie. Równie ważne jest przestrzeganie zaleceń dotyczących rozstawu elementów stalowych, co zapobiega rozłupywaniu drewna i gwarantuje stabilność konstrukcji na lata.
Każdy węzeł traktujemy jako odrębny układ przenoszenia sił, eliminując potencjalne błędy już na etapie analizy detali oraz tolerancji wykonawczych. Współczesna inżynieria dachowa opiera się na zaawansowanych programach CAD/CAM, które pozwalają nie tylko precyzyjnie modelować obciążenia, ale też optymalizować rozmiary przekrojów krokwi czy płatwi. Tak przygotowana dokumentacja techniczna staje się mapą drogową całego procesu, określając precyzyjne zasady montażu oraz niezbędne zabezpieczenia antykorozyjne. Dopiero uwzględnienie ścisłej współpracy między drewnem a stalowymi detalami montażowymi zapewnia trwałość i bezpieczeństwo całego systemu dachowego.
Jakie łączniki stalowe stosować w kalenicy?
Wybór właściwych łączników w kalenicy to wypadkowa przyjętego schematu statycznego oraz zakładanej nośności wiązania. Aby bezpiecznie przenosić obciążenia wynikające z rozciągania czy ścinania, warto sięgać wyłącznie po certyfikowane akcesoria, które gwarantują zgodność z rygorystycznymi normami budowlanymi.
W codziennej praktyce montażowej najczęściej sprawdzają się:
- solidne łączniki kątowe,
- specjalistyczne kątowniki krokwiowe,
- złącze AE116,
- stalowe taśmy.
Najlepiej spisujące się w układach podwójnych przy belce kalenicowej są solidne łączniki kątowe oraz specjalistyczne kątowniki krokwiowe. Przy wierzchołkach płatwi chętnie wybierane jest złącze AE116, które znakomicie radzi sobie z optymalizacją rozkładu sił w przekroju belki. Sztywność całej konstrukcji warto dodatkowo wzmocnić stalowymi taśmami, które skutecznie stabilizują połacie względem siebie.
Jeśli zależy nam na większej elastyczności montażu, doskonałym uzupełnieniem metalowych okuć będą:
- wkręty ciesielskie,
- dedykowane gwoździe krokwiaki.
Podczas pracy z płytkami perforowanymi kluczowe jest ścisłe trzymanie się zaleceń producenta dotyczących odstępów. Nawet błahe błędy w rozmieszczeniu gwoździ drastycznie osłabiają nośność węzła, a w najgorszym scenariuszu mogą doprowadzić do pękania drewna. Pamiętajmy także, że wszystkie metalowe detale, włącznie z kotwami, muszą posiadać odpowiednie zabezpieczenie antykorozyjne, najczęściej w postaci warstwy cynku.
Zawsze warto sięgnąć do dokumentacji projektowej, by upewnić się, jak stal powinna współpracować z drewnem, zwłaszcza w obliczu agresywnych impregnatów, które mogą przyspieszać korozję. Staranny dobór wkrętów i gwoździ do przewidywanych obciążeń to jedyny skuteczny sposób, by uniknąć pojawiania się luzów w więźbie pracującej pod wpływem zmiennych warunków pogodowych.

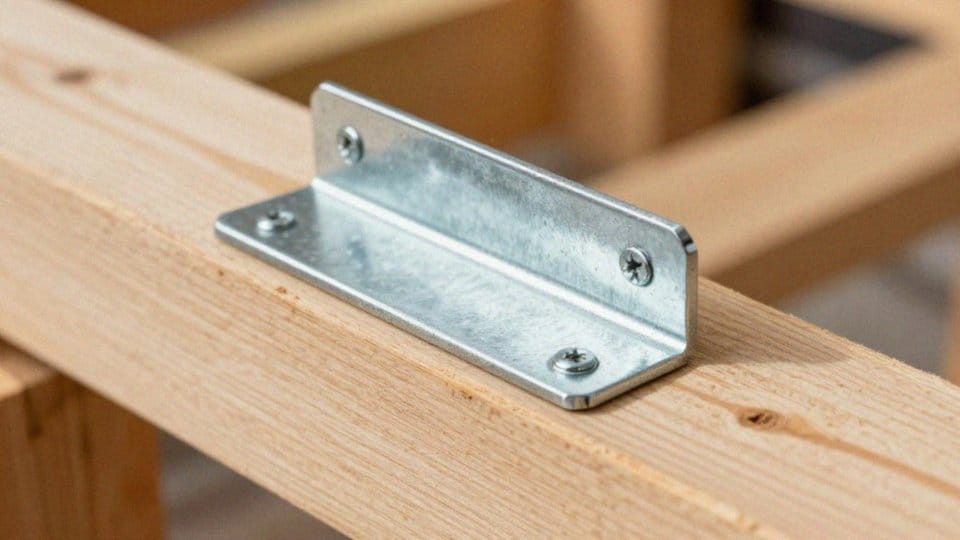

Czy kątowniki krokwiowe wystarczą do stabilizacji?
Kątowniki krokwiowe to fundament stabilności nowoczesnej więźby dachowej, dlatego tak często widuje się je zamontowane parami przy belce kalenicowej. Należy jednak pamiętać, że same w sobie rzadko wystarczą, by w pełni usztywnić szkielet dachu. O tym, czy takie rozwiązanie sprawdzi się w Twoim projekcie, powinny decydować fachowe obliczenia zgodne z normą Eurokod 5, uwzględniające rzeczywiste obciążenia oraz specyfikę połączeń.
W praktyce kątowniki wyraźnie podnoszą trwałość punktów styku elementów drewnianych, lecz dla zachowania pełnego bezpieczeństwa trzeba je traktować jako część szerszego systemu. Aby konstrukcja zyskała odpowiednią sztywność, łączy się je z:
- taśmami stalowymi,
- płytkami perforowanymi,
- podłużnicami.
W zależności od założeń architektonicznych może zaistnieć potrzeba wzmocnienia dachu:
- jętkami,
- grzędą,
- belką o większym przekroju.
Kluczem do sukcesu pozostaje rzetelność wykonawcza. Nie chodzi tylko o sam montaż, ale przede wszystkim o zachowanie bezpiecznych odstępów przy wbijaniu gwoździ, zadbanie o odpowiednią ochronę antykorozyjną metalu i precyzyjne dopasowanie detali. To zadanie wymaga wprawnego oka doświadczonego cieśli.
Choć kątowniki znacznie usprawniają tempo prac i ułatwiają przenoszenie sił poprzecznych, to finalna nośność węzła zależy od jakości użytych:
- wkrętów konstrukcyjnych,
- gwoździ krokwiowych.
Każdorazowa analiza projektu jest więc niezbędna, by ocenić, czy obrany sposób stabilizacji sprosta wyzwaniom, jakie przyniesie eksploatacja budynku.
